Clover Configurator - Erste Schritte

  • Anleitung für einen bereits laufenden Rechner mit einer DSDT-Installation mit Chameleon oder einem Clover-Boot-Stick
    Der Clover Configurator ist sozusagen das große Grafische Interface für den Bootloader Clover mit den notwendigen, nützlichen oder auch nur den dekorativen Einstellungen, die über das allererste Starten von Clover hinausgehen. Er besteht aus zwei grundlegenden Arbeits-Teilen auf der linken Seite:


    den Tools (der Name erklärt sich wohl selbst) und den Sections, in denen die für die angepasste Funktion von Clover so wichtige config.plist geschrieben wird. Dann in der Mitte der Internet-Teil mit Download, rudimentärem englischsprachigem Lexikon und direkter Verbindung zu den beiden Ursprungs-Foren von Clover. Und der rechten Spalte, in der die bisherigen Konfigurationen aufgeführt werden, hier also noch leer.


    Beim ersten Öffnen vom Configurator wird man gefragt, ob man die EFI-Partitionen Mounten will.


    Diesen Punkt überspringen wir erst einmal und gehen weiter zu den Tools:
    Generate Config. Wir lassen uns hier eine Grundliste erstellen.
    Das ist unterdessen einfacher: einfach los legen, hinterher speichern!

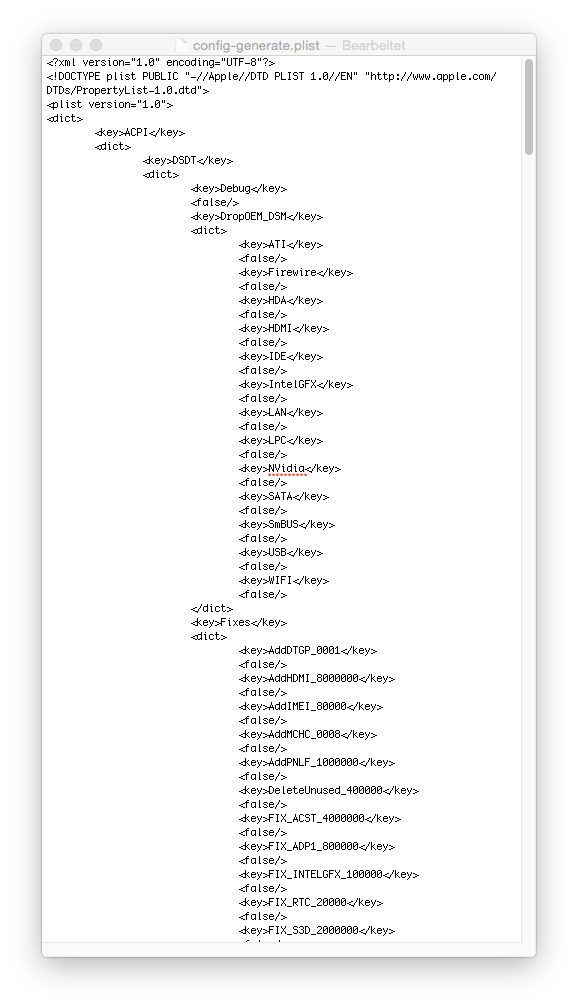

    Die ist bei näherem Hinsehen reichlich lang und unübersichtlich.


    Aber das ist nicht so schlimm. Die importieren wir mit dem Button ganz links unten und gehen dann ganz oben auf Acpi


    Wenn wir eine gut vorbereitete DSDT.aml-Datei haben, können wir uns diese Seite sparen und müssen nur den Namen dieser Datei eingeben.


    Für den Fall, dass sie nicht so gut funktioniert oder einzelne Teile nicht vorhanden sind, gibt es hier viele Felder zum Ankreuzen. Wenn sie bisher gut war - Finger weg! Für das Feld SSDT gilt das im Prinzip Gleiche: dieser Teil sollte aus der bisherigen Einstellung in Chameleon übernommen werden. Hier kann und bei vielen CPUs muss die Feineinstellung vorgenommen werden, einfacher als man es bisher gewohnt war. Am Lexikon der einzelnen Begriffe wird noch gearbeitet, sehr viel davon steht aber schon in unserem Foren-Wiki..

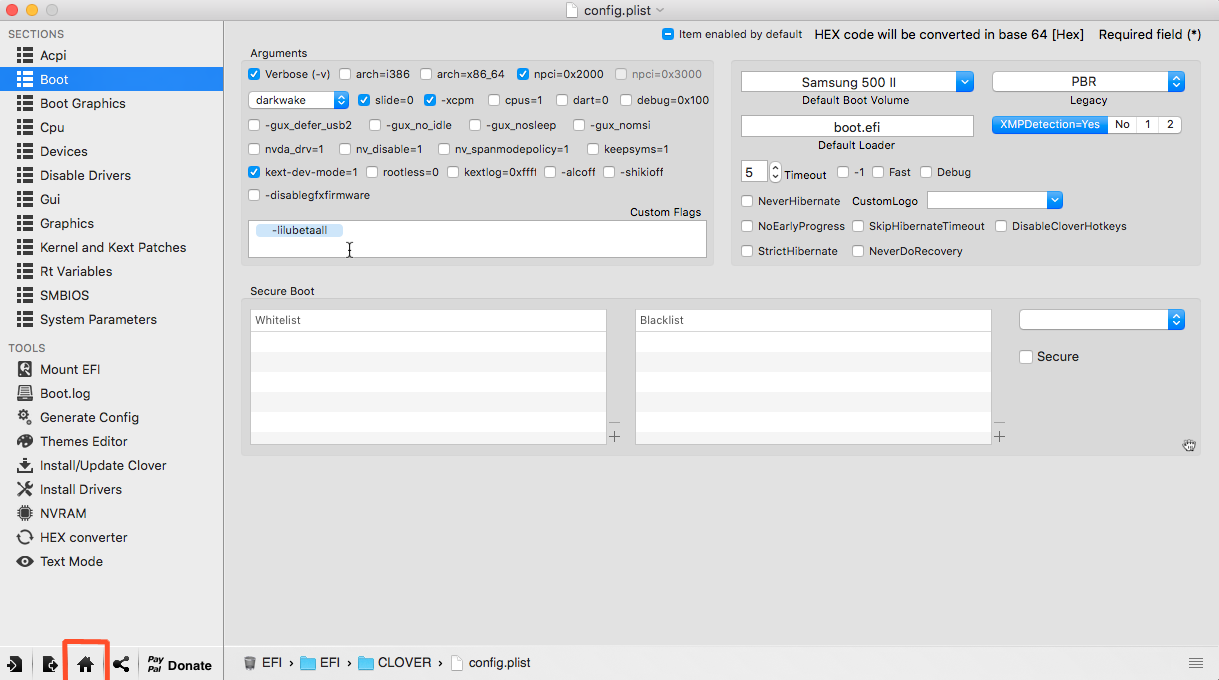

    Jetzt kommen wir zum Punkt Boot. Hier kann man die auch aus Chameleon bekannten Boot-Arguments eintragen.



    Für den normalen Anfang sollten Verbose (-v), kext-dev-mode=1 , nvda_drv=1 und rootless=0 reichen, das letztere wurde zwar offiziell nur in der El Capitan 10.10 Beta III & IV verwendet, schadet hier aber sicher nicht. Wenn Ihr bisher mehr hattet, alles rein hier, npci=0x3000 zum Beispiel, wenn der Rechner bei "PCI Configuration beginn" stehen bleibt. nv_disable=1 hilft oft beim ersten Systemstart mit Nvidia-Karten unter El Capitan und folgenden.
    Im Nachbarfeld links kann, muss aber nicht, die Standart-Start-Partition aufgeführt werden, rechts die beiden Felder hat man schon bei der Installation von Clover gesehen. Default Loader ist für den fall, dass mehrere Booter installiert sind, bleibt also normal leer. Die nächste Zeile bestimmt die Pause im Boot-Prozess, wo man noch einmal das Volumen auswählen oder bestimmte Boot-Args setzen kann. Da sollten 5 Sekunden Timeout reichen, bei -1 wird die Pause übersprungen. Das Feld Secure Boot ist für Windows und bleibt erstmal leer.


    Die Seite Cpu dient bei einer ordentlichen DSDT-Datei nur der Kosmetik. Hier kann man dann Werte eintragen, die man in den Einstellungen Über diesen Mac gern lesen möchte, bei seltenen CPUs und besonders Notebooks kann man hier Feineinstellungen vornehmen.


    Die Seite Devices


    greift wieder auf unsere DSDT-Datei zu, hier kann man noch einmal Feineinstellungen vornehmen, eine gute DSDT braucht das aber nicht, nur wenn man der gegenüber etwas grundlegend ändert. Z.B. kann man hier auch noch an Ton schrauben..


    Die Seite Disable Drivers bedarf wohl keiner weiteren Erklärung, sie ist nützlich, wenn’s mal klemmt ohne dass man gleich alles löschen möchte.


    Auf der Seite GUI


    wird das Clover Pausen-Interface eingestellt. Wer da dann unbedingt mit der Maus arbeiten möchte, bitte.. Theoretisch lässt sich hier auch die Sprache wählen, aber Deutsch ist nicht hinterlegt, die Bildschirmauflösung (bzw. Button- und Schriftgröße), die Schrift der Konsole und Theme das Thema im Hintergrund. Ich mag applestyle, aber auf der Clover-Seite sind hier zig Varianten zur Auswahl. Dann kann man noch verschiedene Volumen verstecken bei Hide Volume, entweder hier ganz allgemein oder in den unteren Fensten mit Volume-UUID oder Namen. Das sorgt für etwas Übersicht im Zwischenstart-Fenster, sonst sind da lauter Kleeblätter und Windows-Fahnen, mit denen man nichts anfangen kann.


    Auf der Seite Graphics sind wieder diverse Felder für die DSDT-freie Installation und unter Custom EDID gibt es eine Zeile, deren Inhalt man von der Chameleon-Boot-Liste kennt: hier macht man sein Häkchen an den entsprechenden Stellen. Inject NVidia entspricht dabei GraphicsEnabler = Yes bei Nvidia-Karten.

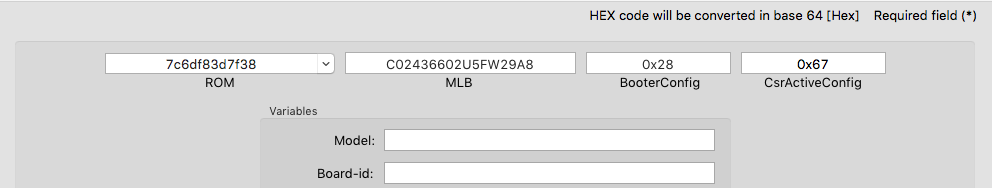

    Auf der Seite Rt Variables kann man die beiden Eingangsdaten für iMessage, FaceTime usw. eintragen, zZt sind das die hier angegebenen Werte.



    Im Prinzip müssen die aber nur exakt einem realen Mac entsprechen.
    Die beiden rechten Felder sind für El Capitan und die SIP-System-Sicherung „System integrity Protection“. Hier gehören die Werte 0x28 und 0x67 hinein, damit die Installation gelingen kann. Was genau die SIP ist und was man damit machen kann führt an dieser Stelle allerdings zu weit.
    Der Rest der Felder ist ohne Belang, so lange sie beim automatischen Befüllen mit Calculate nicht leer bleiben, aber das geht richtg erst im laufenden Betrieb.

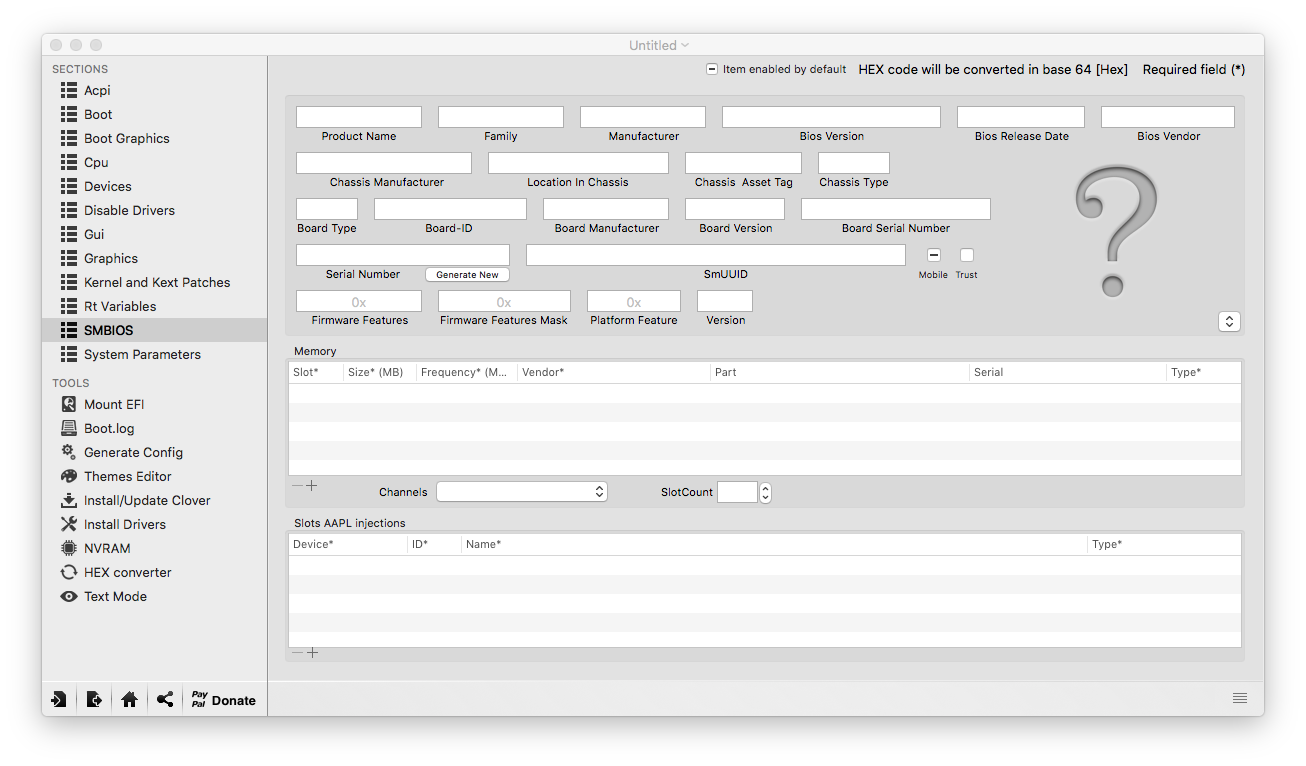

    Mit der Seite SMBIOS geben


    wir unserem Rechner endlich einen richtigen Apple-Namen. Beim Druck auf den Zauberstab erscheint eine Galerie mit den verschiedenen Rechnertypen. Aus praktischen Erwägungen greifen wir uns hier erstmal die schwarze Keksdose ganz rechts, das kann man später nochmal ändern.. Dann geht ein Fenster auf und wir wählen den Typ Mac Pro (3,1) - LGA775,



    weil das die variabelste Maschine ist, dann können wir mit Herstellungs-Ort -Jahr und -Monat und einer ausgewürfelten Zahl vorerst die Serien-Nummer usw. fest legen.
    Leider hat sich dieser Teil komplett geändert: Der MacPro 3,1 läuft ab macOS Sierra nicht mehr, wir brauchen hier jetzt einen neueren Rechner-Typen, z.B. den iMac 14,2. Auch sieht der Configurator in der SmBIOS-Abteilung doch komplett anders aus (Siehe unten im P.S.)


    Dann kommen mit wir System Parameters zur letzten Seite der Sections: Hier sollten wir bei Inject Kexts auf Yes gehen und hinten bei Inject System ID den Haken setzen.



    Jetzt gilt es, alle Einstellungen zu speichern: entweder mit Cmd S oder über die Export-Funktion unten links, oder noch einfacher: den roten (Mac-) Aus-Knopf oben links und Save.


    Jetzt haben wir unsere config.plist für Clover erstellt. Spätestens jetzt sollte Clover installiert werden. Die Installation auf der EFI der Systemplatte ist nicht notwendig, ja eigentlich ist jede andere EFI-Platte besser geeignet, weil man dann gefahrloser experimentieren kann. Sie muss dann nachher im BIOS nur als erste Startplatte definiert werden.


    Wenn Clover schon installiert ist, öffnen wir den Configurator jetzt neu. Diesmal Mounten wir unsere vorbereitete EFI-Clover-Partition, denn wir wollen ja die Einstellungen ändern und festlegen. Nach dem Klicken auf Check Partion erscheinen alle Festplatten,


    die an den Rechner angeschlossen sind, mit Namen und Format. Wenn man jetzt auf Mount EFI Partion geht, wird nach dem Passwort gefragt und es erscheint eine kleine Tabelle.


    In der werden die EFI-Partitionen mit ihren Root-Zahlen-Namen aufgeführt. Mit der großen Tabelle kann man sich jetzt für die kleine die richtige Disk raussuchen und diese EFI nach Passwortabfrage mounten und öffnen.

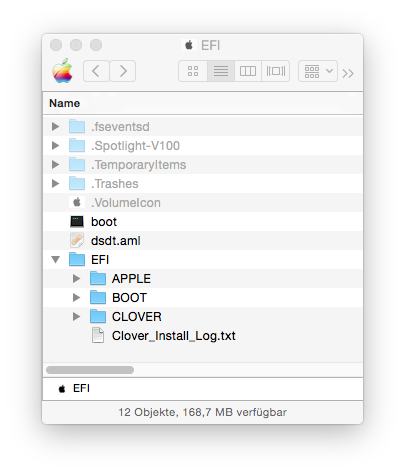

    Dort gibt es einen Ordner EFI mit dem Ordner CLOVER


    drin (also Volumes/EFI/EFI/CLOVER). Da schieben wir unsere vorgefertigte config.plist rein und ersetzen die vorhandene Liste. Leider wird die EFI-Partition in der rechten Clover-Spalte nur angezeigt, wenn sie schon gemountet ist, normal versteckt kommen wir an Clover und seine Einstellungen nicht ran. Aber da sollte jetzt unsere config.plist doppelt zu sehen sein, und auf dem Schreibtisch bleibt sie auch erstmal als Backup.


    Nach Doppelklick auf die Liste in der EFI sind die Daten importiert und man kann sie noch einmal kontrollieren. Auf der Seite Rt Variables sollten die beiden oberen Werte jetzt noch wie im Bild



    vorhanden sein, sonst dürfen wir von vorn anfangen..


    Auf der Seite Install Drivers



    kann man sich jetzt die zu seiner Installation passenden notwendigen Zusatz-Treiber laden, sie sind im Einzelnen recht gut beschrieben, manche dürfen nicht gemeinsam installiert werden. Die Partition, auf die geladen wird, steht oben rechts, bereits installierte Treiber werden Dunkel hinterlegt angezeigt. Für jede Grund-Konstellation gibt es hier einen eigenen Kasten: 32Bit, 64Bit und UEFI 64Bit, was wohl das häufigste sein wird. Je nach Variante wird unter El Capitan meist NvmExpressDxe oder EmuVariableUefi gebraucht.
    Jetzt sollte Clover auf dem Rechner für den Start bereit sein.

    P.S.: Hier die im September 2017stark überarbeitete Fassung!


    Inzwischen ist doch einige Zeit ins Land gegangen. Leider ist doch so einiges an der Anleitung überholt. Unser macOS Sierra oder macOS High Sierra ist nicht OS X Yosemite oder OS X El Capitan.

    Einige Rechner wurden in die neuen Welten leider nicht mit genommen: der MacPro 3,1 und der MacPro4,1 laufen nur bis OS X 10.11.6 (15G31). Der Nachfolge-Typ als universellster Hackintosh ist der iMac 14,2, denn er war der bisher letzte Mac mit einer Nvidia-Grafik. Die System-Definition kommt aber auch problemlos mit AMD-Karten klar. Bei den neueren iMacs ist das umgekehrt nicht immer so.
    Dann hat sich natürlich auch einiges am Configurator getan: das Booten der Clover-EFI wird durch eine grafische Unterstützung deutlich vereinfacht, dafür ist die praktische grafische Einstellung der Rechner-Definition im SmBIOS ist einer langen Liste gewichen.
    Dafür ist das Erstellen einer Konfigurations-Liste komplett verändert: man fängt nicht nicht mehr wie oben beschrieben mit dem Knopf "Generate Config" an, sondern man legt einfach los und speichert das Teil dann als Config.plist ab. Oder man greift sich das entsprechende Teil, das mit Clover immer gleich mit installiert wird und bearbeitet das. Dort wird es ja nachher auch gebraucht.

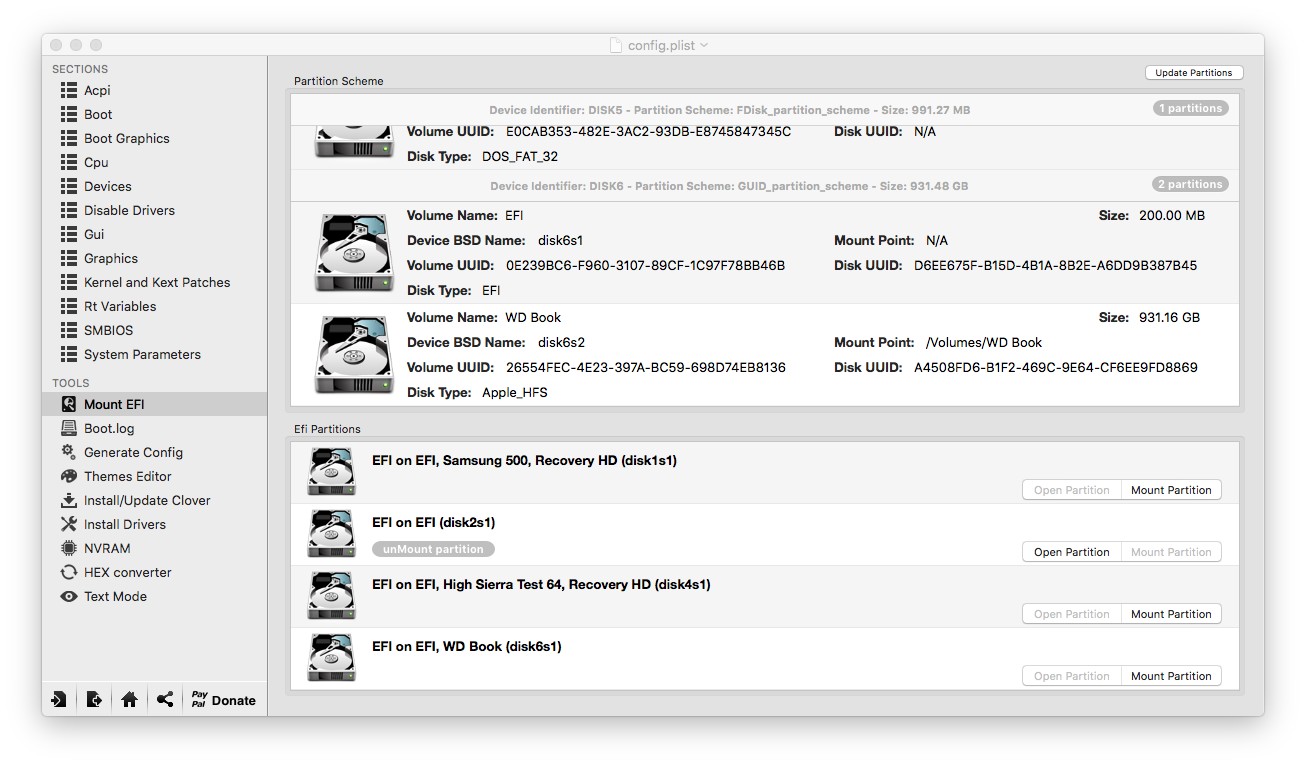

    Hier also das grafische Element zur Darstellung der richtigen passenden EFI-Partition:

    Mit etwas Suche im oberen Bereich finden wir hoffentlich die Richtige Platte


    Leider wird bei APFS-Systemen der Name der Partition nicht angezeigt, was es nicht einfacher macht

    Wenn dann die richtige EFI gemountet ist, können wir mit dem Häuschen-Symbol (unten, drittes von links) auf der richtigen Platte die richtige Liste suchen.

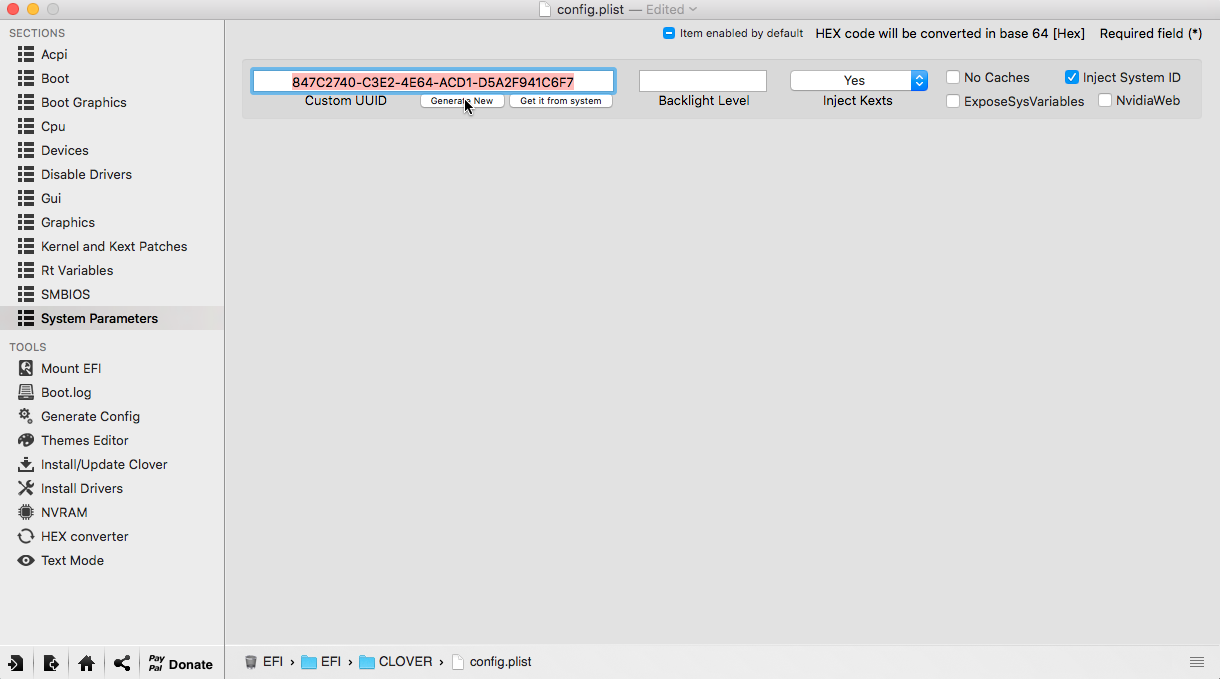

    Unter System Parameters kann man sich eine UUID erstellen lassen oder übernimmt diese vom Motherboard (ist da leider nicht immer vorhanden!). "Inject Kexts" und "Inject System ID" gehören hier gesetzt, der Haken neben NvidiaWeb ist für Nvidias Maxwell- oder Pascal-Grafikkarten zwingend.


    Dann gehen wir weiter zum Knopf "SmBIOS". Da steht zwar wie oben noch das große Fragezeichen (oder eine von alten Konfigurationen schon ausgefüllte Seite),



    aber jetzt gibt es hier ganz rechts einen kleinen Knopf. Dann erscheint eine lange Liste mit allen möglichen und unmöglichen Mac-Rechner-Typen.

    Da dürfen wir uns den passenden Typen raus wühlen.

    oder




    Wenn die Passende Konfiguration mit einer angenehmen Nummer gefunden ist
    nehm ich mit Copy



    & Paste


    Die MLB-Nummer (=Motherboard-Nr.) und trage sie auf der nächsten Seite ein. Die wird später für die Apple-Dienste wie iMessage oder ähnliches gebraucht. Den Wert für ROM kann ich direkt vom vorhandenen festen Netzwerk-Anschluss übernehmen lassen oder selbst neu generieren.
    Die dann folgende Seite "Kernel and Kext Patches" ist ein so weites Feld, vor allem für alle möglichen Anbauteile oder CPUs, die normal nicht in Macs laufen, das möchte ich hier nur leicht streifen: der Haken bei Apple RTC gehört gesetzt, bei neueren BIOS auch der bei KernelPm. Bei vielen CPUs muss die FakeCPU-ID ausgefüllt werden, dann sucht sich Clover die richtigen Einstellungen zusammen. Auch hier ist eine Liste hinterlegt.

    Wenn man die Reihenfolge der Einträge hier zu unübersichtlich findet, kann man das per Drag & Drop verändern, oder überflüssige Einträge mit einem einfachen Haken mal testweise deaktivieren.


    Auf der Graphics-Seite steht seit WhateverGreen.kext(en) & Co recht wenig: für richtig alte NVIDIA-Karten gibt es hier noch ein paar Haken (Nicht für Maxwell oder Pascal benutzen!!!),
    Inject Intel mit der passend aus der hinterlegten Liste gesuchten ig-platform-id ist für alle aktiven Intel-Grafiken,
    Inject ATI mit passendem Framebuffer ist jetzt faktisch obsolet.
    Patch VBios ist für Karten mit einem nicht macOS-kompatiblen eingebaute Grafik-BIOS. Hier sind XFX und ASUS erste Kandidaten, aber das führt hier auch zu weit.
    Load VBios erleichtert bei manchen Grafikkarten den Start, ist aber meist nicht notwendig.

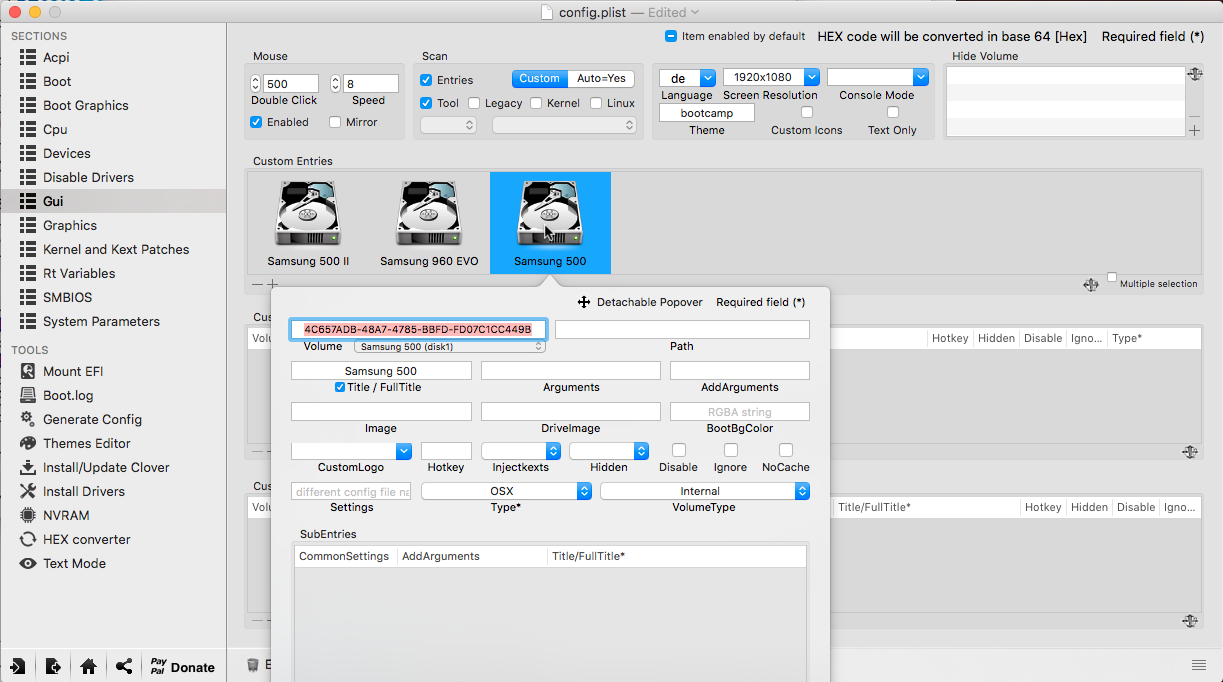

    Die Seite GUI ist für das eigentliche Erscheinungsbild unseres Boot-Loaders zuständig. Hier kann man ein nettes Theme einstellen, die Maus im Clover-Menü ein- und anstellen. Und ein paar nette Spielchen einbauen, zB. bestimmte Boot-args nur bestimmten Startplatten zuweisen, oder die Reihenfolge eben dieser Platten im Clover-Boot-Menü festlegen.
    Bei "Disable Drivers" hat sich nichts geändert, das erklärt sich ja selbst.

    Unter "Devices" ist es seit Sierra wichtig, dass hier auch keine überflüssigen Nullen mehr stehen, die normale Start-Konfiguration für USB sind hie die drei oberen Haken, manchmal muss man den dritten allerdings auch raus lassen.

    Unter Audio wird hier bei Inject die Device-ID eingetragen, Beim ersten Start kann man die über "Detect" feststellen lassen, zu den meisten Sound-Chips gibt es hier aber nur wenige mögliche Einstellungen, meistens eine Eins.
    Der HDMI-Haken kann den entsprechenden Ton-Ausgang unterstützen.

    Auf der CPU-Seite hat sich gegenüber oben nicht viel geändert -- Ich persönlich nutze die rein optisch wirksame Einstellung von bestimmten CPU-Frequenzen, um nach dem Start noch feststellen zu können, mit welcher EFI ich denn nun diesmal gebootet habe.


    Die Seite Boot Graphics gehört eigentlich zur Seite GUI und legt u.a. die Boot-Hintergrund-Farbe fest



    Bei Boot sind die Möglichkeiten zwar erweitert worden, es gilt aber noch der Inhalt von oben. Die Abschalter von shiki und ALC sind speziell für Boot-Sticks. Die stören sonst beim Installieren des Systems. Das soll zwar auch automatisch gehen, aber wie das so ist..


    Die Seite ACPI ist zwar immer wieder grafisch überarbeitet und inhaltlich erweitert worden, aber eigentlich gilt noch immer das Gleiche wie oben beschrieben: mit einer guten DSDT: Finger weg von den Knöpfen!


    :hackintosh:

    Edited 18 times, last by MacGrummel ().

  • Danke für die Anleitung :) Sicher hilfreich für zahlreiche User

    Gruß CrusadeGT


  • Geil Danke.Hatten wir nicht sowas schon mal?


    Gesendet von meinem X12 mit Tapatalk

    Lenovo T61

    4GB DDR2 RAM

    Intel Core 2 Duo

    Intel X3100 Graphics

    OSX 10.7.5 Lion

  • Vielen Dank, MacGrummel


    Gigabyte Z97-D3h, Intel I5 4460, Onboard Grafik Intel 4600, 8GB Adata 1333Mhz Ram, 1x Crucial 256GB, 1x Sandisk 128GB, BD-RE BH10LS1030, BDDVRW GGC-H20L

  • Hi,


    habe gleich mal eine Frage. Wieso kann ich von jetzt auf gleich meine config.plist nicht mehr in den Configurator importieren. Es kommt zwar kein Fehler, aber die Bereiche werden halt nicht mehr entsprechend ausgefüllt. Woran kann das liegen?

    Intel i5-3750k
    Asrock Extreme6/TB4 z77
    CorsairVengeance LP 2x8GB
    Samsung SSD 830 256GB
    Gigabyte GeForce GTX 660 TI Windforce 2X OC
    TP-Link - TL-WDN4800

  • naja die config.plist musst du auch vorher auswählen?
    Oder hab ich dich falsch verstanden :D

    Gruß CrusadeGT


  • Hast du die aktuellste Version vom Configurator genommen?
    Das Problem kenne ich, wenn ich zwischen ML, Mavericks, Yosemite wechsel und da in der config.plist arbeite.

  • Das Problem tritt insbesondere immer dann gerne auf, wenn die config.plist von einer älteren Clover Version stammt und mit dem aktuellen Configurator bearbeitet werden soll. Leider ist mit irgendeinem der letzten Clover Releases die Struktur der config.plist verändert worden und im Zuge dessen natürlich auch der Configurator an die neue Struktur angepasst worden. Versucht man nun eine alte config.plist im neuen Configurator zu öffnen passiert erstmal gar nichts umgekehrt (neue plist im alten Configurator) geht es im übrigen gefährlicherweise sogar was dann zu einem System führt das nicht mehr starten mag.

  • Ok und wie bekomme ich die plist in den neuen Configurator? Das einzige was im Moment nicht mehr greift ist der automatische Boot. Ich muss also immer das Startvolumen im Clover auswählen bzw. "Enter" drücken.

    Intel i5-3750k
    Asrock Extreme6/TB4 z77
    CorsairVengeance LP 2x8GB
    Samsung SSD 830 256GB
    Gigabyte GeForce GTX 660 TI Windforce 2X OC
    TP-Link - TL-WDN4800

  • Das hängt vom Alter Deiner alten Liste ab. Eine komplette Änderung gab es nach Version 4.19.3, alles danach läßt sich weiter verwenden.
    Unter "Tools" steht "Mount EFI", da dann "Check Partion" und "Mount EFI Partion".

    Wenn eine EFI gemounted ist, wird diese auch im Configurator angezeigt. Die richtige PListe liegt in EFI/EFI/Clover..

    Sonst parkst Du die Liste mal eben auf dem Desk und machst Dir ne komplett neue mit den händisch abgeschriebenen Daten..


    :hackintosh:

  • *mail eben* :). Hast du noch eine Version vom CC um meine plist einmal zu öffnen und die Einstellungen zu übertragen?

    Intel i5-3750k
    Asrock Extreme6/TB4 z77
    CorsairVengeance LP 2x8GB
    Samsung SSD 830 256GB
    Gigabyte GeForce GTX 660 TI Windforce 2X OC
    TP-Link - TL-WDN4800

  • Ich hab die Version 4.19.3 zwar noch, aber so war das nicht gemeint und ist vielleicht auch nicht sinnvoll. Du kannst mit dem neuen Configurator eine neue Liste erstellen lassen, indem Du ihn einfach öffnest ohne Liste -- und die Werte der alten, die ja auch TextEdit öffnet, Stück für Stück überträgst. Nicht unbedingt zwei Configuratoren, aber auf jeden Fall ein Lese- und ein Schreib-Programm.

    Files


    :hackintosh:

  • Habe mir soeben eine neue Config erstellt. Auch hier passiert nicht. Was ich komisch finde ist, dass wenn ich vom Bootstick starte,gleiche plist, gleicher bootloader, laufen 5 Sekunden runter...

    Intel i5-3750k
    Asrock Extreme6/TB4 z77
    CorsairVengeance LP 2x8GB
    Samsung SSD 830 256GB
    Gigabyte GeForce GTX 660 TI Windforce 2X OC
    TP-Link - TL-WDN4800

  • Hast Du vielleicht mehrere EFIs mit Clover versehen? An meinem EX58-Clover-MacPro sind das vier. Jede mit anderen Einstellungen..


    :hackintosh:

  • Nein habe nun alle platten abgehangen... nach wie vor das Gleiche

    Intel i5-3750k
    Asrock Extreme6/TB4 z77
    CorsairVengeance LP 2x8GB
    Samsung SSD 830 256GB
    Gigabyte GeForce GTX 660 TI Windforce 2X OC
    TP-Link - TL-WDN4800

  • Oder alternativ Clover gar nicht in der ESP installiert? Schau auch mal ob Du im Root der Platte einen EFI Ordner hast und tausch auch dort die plist aus.

  • ich spreche da mal aus eigener Erfahrung: nach einem Update von Clover hatte ich dasselbe Problem. Ich habe daraufhin das Theme erneut installiert (BG256) und der Timer lief wieder. Seltsam, aber wahr

    Gruß
    Apatchenpub


    They who can give up essential liberty to obtain a little temporary safety, deserve neither liberty nor safety
    Wer wesentliche Freiheit aufgeben kann um eine geringfügige bloß jeweilige Sicherheit zu bewirken, verdient weder Freiheit, noch Sicherheit
    Benjamin Franklin 1775 und aktueller als nie zuvor

  • Bei mir bringt selbst eine Installation vom Theme nichts. Es wir immer noch das Standardthema geladen. Nicht nervt es ein wenig :)

    Intel i5-3750k
    Asrock Extreme6/TB4 z77
    CorsairVengeance LP 2x8GB
    Samsung SSD 830 256GB
    Gigabyte GeForce GTX 660 TI Windforce 2X OC
    TP-Link - TL-WDN4800

  • Hallo, ich habe mal eine Grundsatzfrage:


    Brauche ich überhaupt eine config.plist mit Clover?


    Ich habe ja Ozmosis als Bootloader und momentan läuft auch alles (bis auf den Sound). Ich habe eine DSDT.aml von griven und eine SSDT habe ich mir auch generiert (hatte mal irgendwo eine Anleitung verlinkt bekommen von Thomas oder so ähnlich, habe über Terminal dann die SSDT bekommen)


    Wie gesagt und soweit läuft alles. Was mir jetzt noch fehlt ist die genaue SMBIOS Einstellung, das muss ich aber wiederum über die config.plist machen oder nicht?


    iMessage zum Beispiel funktioniert alles bei mir.



    Leibe Grüße


    TobiNo

    Gruß
    TobiNo


    GA Z97M-D3H
    i3-4330 mit HD4600
    Crucial Ballisix Sport DIMM Kit 8GB, DDR3-1600
    SSD Samsung Evo 250GB
    HDD 1 TB von Samsung
    Ozmosis 167.X-Mas
    El Capitan


    iDevices:
    iPhone 6 16GB
    iPad Air 2 64GB + Cellular

  • Eine config.plist ist Wichtig.
    Ohne diese kommst du nicht ins System, bzw. kann es vorkommen dass der Bootvorgang nicht ohne weiteres möglich ist.
