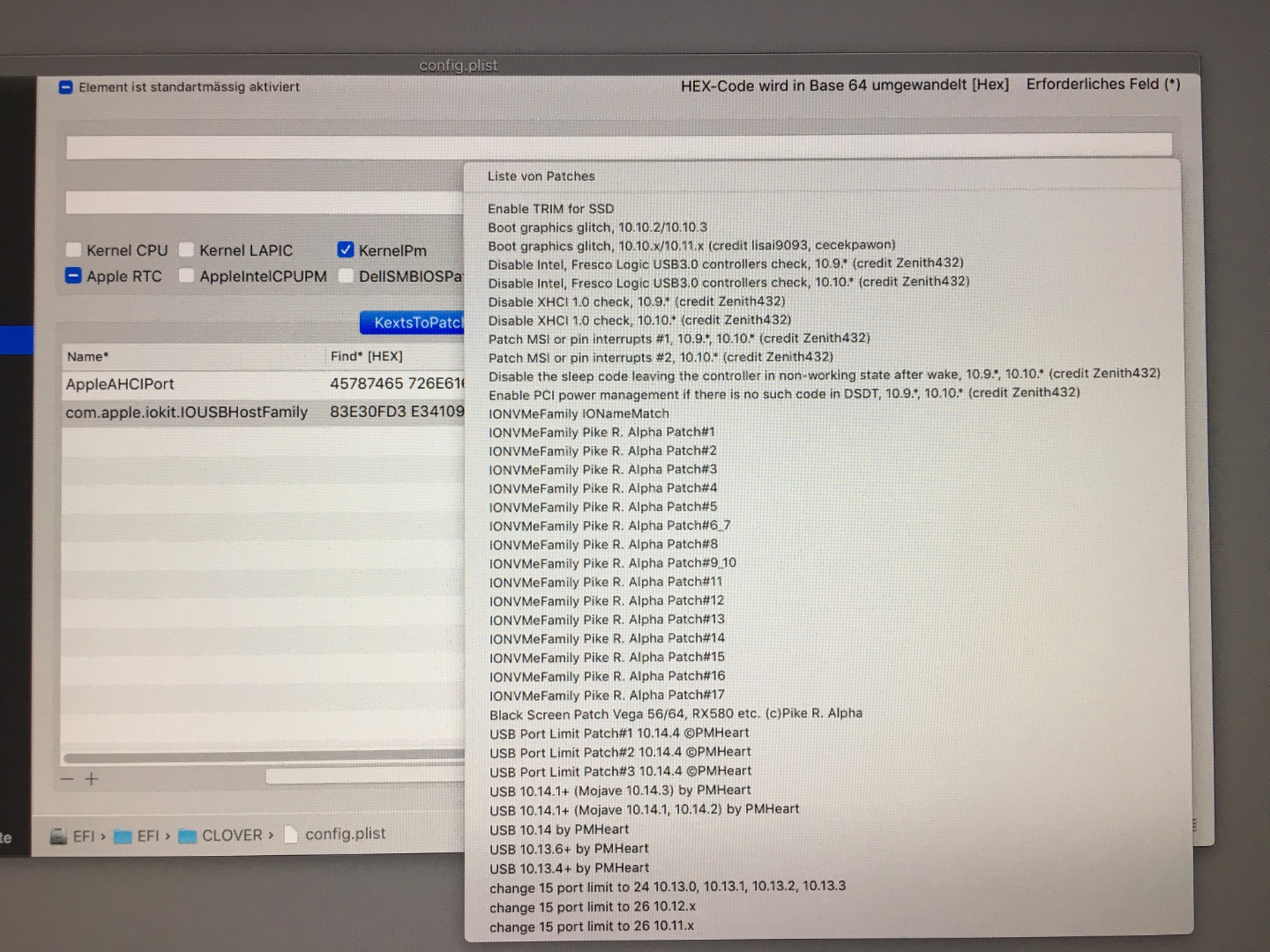

Port Limit Patch hast du ja wohl schon drin? Dann mal Hackintool Kext raus, nur USBInjectAll und keine Boot Args für USB Inject All damit auch wirklich alle Ports auftauchen.

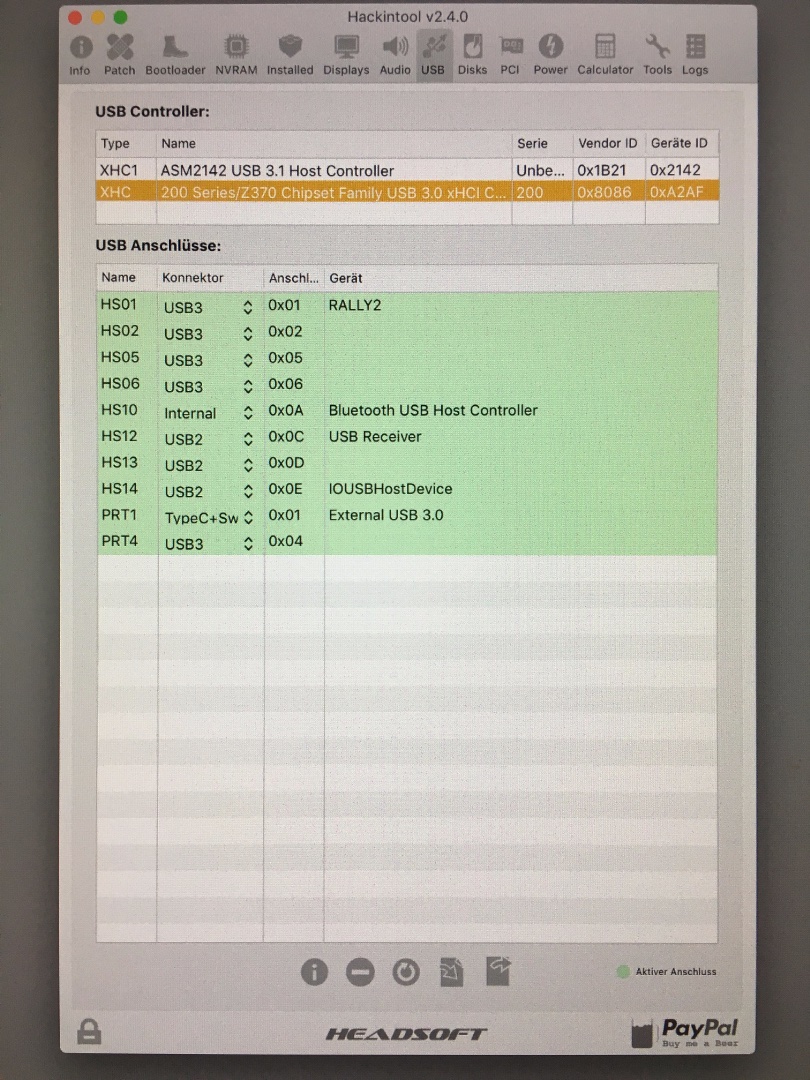

Werden dir im Hackintool alle Anschlüsse angezeigt, teste diese der Reihe nach durch damit du siehst welche in Benutzung sind. Alle Anschlüsse jeweils mit einem USB 3 und einem USB 2 Gerät abklappern. Dann löscht du erstmal die welche nicht genutzt werden aus der Liste.

Dann setzt du die Art der Ports:

- USB 2.0 Anteil eines USB 3 Ports wird auf USB3 gesetzt

- USB 3.0 Anteil eines USB 3 Ports wird auf USB3 gesetzt

- Reine USB 2.0 Anschlüsse auf USB2

- Besonderheit bei Typ-C: Gleicher Port in beide Richtungen = TypeC + SW; unterschiedlicher Port je nach Richtung = TypeC

- Interne USB Ports (z.B. internes Bluetooth) wird auf Internal gesetzt

Sollten deine Anschlüsse das Port Limit von 15 Ports pro Controller sprengen, musst du dich von Ports trennen. Da musst du dich dann selbst entscheiden ob du Anschlüsse komplett deaktivierst, von einem USB 3.0 Port den USB 2.0 Anteil wegnimmst oder umgekehrt. Einfach den Port markieren und auf das "-"-Icon drücken.

Sobald alles fertig konfiguriert ist kannst du die Daten exportieren. Hackintool generiert meistens drei Dateien: SSDT-EC, SSDT-UIAC und USBPorts.kext.

- SSDT-EC kommt nach /Clover/ACPI/patched.

- SSDT-UIAC ist für die Verwendung mit USBInjectAll gedacht.

- Die USBPorts.kext ist eine Standalone Lösung, nutzt du diese kannst du USBInjectAll löschen, die SSDT-UIAC brauchst du dann auch nicht.

1. Go to the General->USB tab to check your USB Controllers list. Based on your USB Controller you may need to install additional kexts:

• 8086:8CB1 and macOS < 10.11.1 -> XHCI-9-series.kext
• 8086:8D31, 8086:A2AF, 8086:A36D, 8086:9DED -> XHCI-unsupported.kext

USB Port Patching

macOS 10.14.1+ does not work with the USB port limit patch and therefore there is no way to have all ports available to configure at one time. RehabMan has updated USBInjectAll.kext to include boot flags for excluding groups of ports

1. Place the USBInjectAll.kext (for port discovery) into EFI/CLOVER/kexts/Other
2. USBInjectAll.kext Requirements:
3. Clover->DSDT Renames (if detected)

• XHCI -> XHC
• XHC1 -> XHC
• EHC1 -> EH01
• EHC2 -> EH02

Reboot Run Hackintool then go to General->Installed to check USBInjectAll is installed correctly

• Eg. USBInjectAll: Yes (Release-0.7.1)

Go to the General->USB tab to check your USB Controllers list. Based on your USB Controller you may need to install additional kexts:

• 8086:8CB1 and macOS < 10.11.1 -> XHCI-9-series.kext
• 8086:8D31, 8086:A2AF, 8086:A36D, 8086:9DED -> XHCI-unsupported.kext
• 8086:1E31, 8086:8C31, 8086:8CB1, 8086:8D31, 8086:9C31, 8086:9CB1 -> FakePCIID.kext + FakePCIID_XHCIMux.kext

Reboot if you need to install one of the additional kexts then run Hackintool again Go to the General->USB tab Select all items in the USB Ports list and select the “Delete” then the “Refresh” button Reboot with -uia_exclude_ss uia_include=HS01,HS02 boot flags

• Change the HS01,HS02 ports to the ones you have your mouse and keyboard attached

Run Hackintool and go to the General->USB tab Plug and unplug a USB 2.0 device into all ports on your system

• The ports that are active will remain highlighted green
• Delete all ports that are not highlighted green

Reboot with -uia_exclude_hs boot flag and remove the -uia_exclude_ss boot flag Run Hackintool and go to the General->USB tab

• Plug and unplug a USB 3.0 device into all ports on your system
• Plug and unplug a TypeC device into all ports (in both orientations)
• The ports that are active will remain highlighted green
• Delete all ports that are not highlighted green

Set each port to the appropriate Connector using the drop down list

• USB ports with devices permanently attached (eg. M.2 Bluetooth card) should be set to “Internal”
• HSxx ports connected to USB3 ports should be set to USB3
• Internal HUBs are typically connected to ports PR11 and PR21 and therefore should be set to “Internal”
• TypeC:
  • If it uses the same HSxx/SSxx in both orientations, then it has an internal switch (use “TypeC+Sw”)
  • If it uses a different HSxx/SSxx in each orientation, then it has no switch (use “TypeC”)

Use the “Export” button to generate files to your Desktop

• Copy SSDT-EC.aml (if created) to EFI/CLOVER/ACPI/patched
• Choose one of the following two:
  • Copy USBPorts.kext to EFI/CLOVER/kexts/Other or;
  • Copy SSDT-UIAC.aml and SSDT-USBX.aml (if created) to EFI/CLOVER/ACPI/patched

You can now perform a clean up and remove unnecessary files:

• Remove custom boot flags (-uia_exclude_ss -uia_exclude_hs uia_include=x)
• Remove USBInjectAll.kext

Reboot Run Hackintool and go to the General->USB tab Select all items in the USB Ports list and select the “Delete” then the “Refresh” button

• Now you can check all ports are working correctly
• If you need to change a Connector type you will need to export your USBPorts.kext over the current one
• If you made a mistake delete USBPorts.kext and start from the beginning of the instructions again

Q. What is USBPorts.kext?

A. It's a Codeless Kernel Extension used to inject the USB ports

Q. Do I need SSDT-UIAC.aml?

A. No, this method uses a codeless kext
