Gigabyte Z690 Aorus Elite AX DDR4 Rev. 1 Sleep Wake Failure

Hallo zusammen,

ich habe vor einigen Wochen meinen neuen Hacki aufgesetzt. Seit dem versuche ich irgendwie den Sleep hinzubekommen. Das Problem ist, dass der Rechner zwar in den Sleep geht, aber bei aufwachen Neustarten.

Im log taucht dann "sleep wake failure in efi" auf.

Was ich bisher versucht habe:

- Verschiedene Einstellungen von hibernatemode, aktuell auf 0

- tcpwake, proximitywake und powernap auf 0

- 2te Festplatte für Windows ist eine Samsung Pro 970 NVME, die hab ich schon mal ausgebaut

- verschiedenste Bios Einstellungen

Zu den Komponenten

Motherboard: Gigabyte Z690 Aorus Elite AX DDR4 Rev. 1, Intel Bluetooth/Wifi Chip getauscht gegen Broadcom

Ram: 4x 8GB Kingston Fury Beast 3200 DDR4

CPU: Intel i5-12600K

GPU: Sapphire Nitro+ 6800 mit 16GB

NVME: Mac Phison 1TB, Windows Samsung 970 Pro 1TB

Netzteil: Fratal 850 Gold

Aktuell bin ich auf OC 0.8.8

Ich hänge den EFI Ordner an. Wenn irgendwelche logs gebraucht werden, einfach Bescheid sagen.

Vielleicht hat ja einer von euch eine Idee oder findet Fehler/ Optimierungspotential.

Beste Danke,

Christian

Das USB Mapping hab ich mit diversen Anzahlen von Ports schon probiert

Ich hab mir die Idee von OSX-Einsteiger noch mal zu Herzen genommen und meine Ports weiter reduziert. Aktuell hab ich in der USBToolBox nur 3 Ports aktiviert. Companion sind aus. Und ich hab es sowohl als Native versucht wie auch in Verbindung mit der USBToolBox.kext.

Was mir jetzt aber aufgefallen ist, dass wenn ich das Hackintool öffne, da durchaus mehr als 15 Ports angezeigt werden. Also könnte das Problem doch an den USB Ports liegen.

Habe gerade per kextstat geschaut, die USBToolBox.kext wird jedoch geladen. Irgendwer ne Idee was das Problem sein könnte?

Danke greecedrummer

Ich hab es gerade auch noch mal mit USBMap probiert. Problem bleibt, im Hackintool werden allerdings auch noch viel zu viele Ports angezeigt. Ich vermute irgendwo in meinem EFI ist gerade noch der Wurm drin. Ich hatte aber sowieso auch mal mit iMacPro1,1 angefangen und hab dann das SMBios nur gewechselt um zu sehen, ob das Besserung bringt. Werde jetzt einmal mit deinem EFI Ordner meinen neu aufbauen und bereinigen. Vielleicht löst sich damit das Problem ja

EDIT: So ich hab auch mal meine EFI neu aufgebaut und erneut Schritt für Schritt das Mapping gemacht. Nur USBC kann ich gerade nicht mappen, da ich gerade keine USBC Device zur Hand habe.

Problem ist weiterhin, laut Hackintool werde viel zu viele USB Ports angezeigt. Anbei ein Screenshot. Da sieht man auch, dass im Hackintool Ports auftauchen die in meiner USB Map ausgeschaltet sind.

Also entweder mache ich beim USB Mapping irgendwas eklatant falsch, oder das Problem liegt woanders.

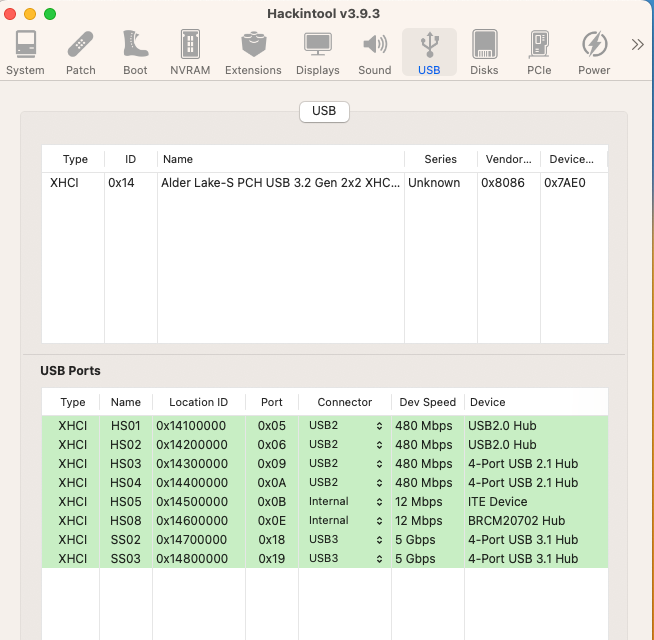

So siehts jetzt im Hackintool aus:

Aber Sleep funktioniert nicht. Und bei den ganzen Neustarts hab ich auch festgestellt, dass Reboot nicht sauber funktioniert.

Das Dock wird beim reboot ja langsam aus dem Bild bewegt, da bleibt es bei der Hälfte stehen und dann wird der Bildschirm schwarz und es wird neugestartet. Allerdings bekomme ich dann beim Anmelden auch die Meldung, dass das System nicht sauber runter gefahren ist und ob ich alle Apps der letzten Sitzung öffnen möchte.

Ich bin eigentlich der Überzeugung ich hab es schon genau so gemacht. Aber ich werde jetzt mal deinen EFI Ordner nehmen, nur meine Seriennummern beim SMBios für iMacPro1,1 nehmen und dann einmal das ganze USB Mapping von vorne starten und hier dokumentieren. Vielleicht fällt dann ja ein Fehler auf oder es klappt.

Deinen EFI Ordner konnte ich leider so nicht vollständig übernehmen, da ich meine Ethernetkarte einige Anpassung machen musste. DisappleIOMapper aus, und die Lucy RTL weg. Auch ist mir dauernd der Windowsmanager gecrasht, also hab ich einmal alle kexte geupdatet und auf OC0.8.8 geupdatet.

NVRam Reset ist gemacht, die RHUB_Reset geladen und das XHCIPortLimit eingeschaltet.

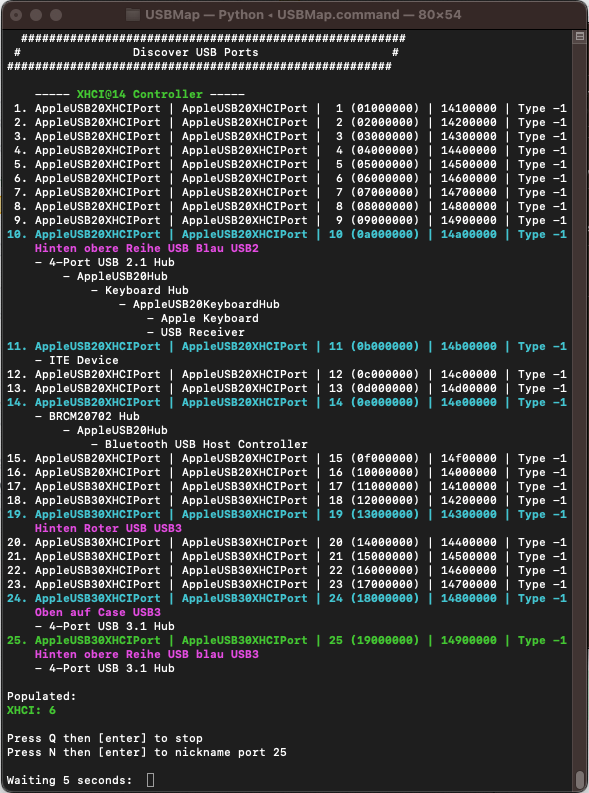

Dann das USBMap auf und Discover gemacht. Erste Runde mit USB2 und USB3 Sticks.

Eine dummy USB Map erstellt und per USBMAPInjectorEdit alles deaktiviert was bei der ersten Runde zu nichts sinnvollem gehörte. Das Spiel paar Mal wiederholt bis ich alle Ports zugeordnet habe und auch alle Funktionen da waren.

So sieht dann die Map aus. Alle Ports sind quasi gemapt.

Als nächstes die USBMap.kext erstellt und ins EFI bzw über OCAT rein geschmissen. Und die RHUB Reset deaktiviert.

Reboot, dann hat sich das System im Loginwindows aufgehangen, also NVRam Reset, Reboot.

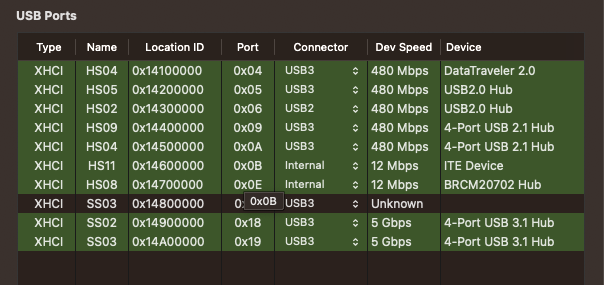

Jetzt Hackintool auf.

Der eine USB3 weiß ich nicht wo der noch her kommt. Könnte der USBC sein, den ich mangels Gerät nicht zuordnen konnte.

Hab ihn jetzt einfach im Hackintool rausgelöscht. Dementsprechend nur die grünen noch drin und dann im Hackintool über Export.

Die USBMap.kext in den Kext Ordner, jetzt zum Test auch mal die SSDT-UIAC.aml in den ACPI und das XHCI Port Limit raus genommen. Jetzt neustart und gleich mal nen NVRam Reset, weil es so schön war.

Hmpf... Manuell ging der Sleep jetzt schonmal. Keine Ahnung was jetzt wirklich anders ist. Ich werde beobachten ob er auch von alleine sauber in den Sleep geht. Soweit also schonmal besten Danke an greecedrummer für Zeit und Mühe. Ist nur bisschen unbefriedigend wenn man nicht genau weiß was jetzt das Problem war.

P.S. und gerade festgestellt, dass das WIFI nicht geht. Vermutlich einen Port zu viel weg genommen

Da kann ich jetzt auch gleich mit weiter machen.

Aktuelle Probleme:

- Nach dem Sleep wacht Lüfter 4 nicht mit auf, was in meinem Fall allerdings die Pumpe für die Wasserkühlung der CPU ist. Dementsprechend schaltet der Rechner sich dann nach wenigen Minuten wegen Überhitzung ab.

- Wifi will nicht, was aber unabhängig vom Sleep ist, Bluetooth geht allerdings

EDIT: Was das Lüfterproblem angeht, hab ich das Mainboard in verdacht. Auch unter Windows kann es nach dem Sleep vorkommen, dass die Pumpe nicht anspringt. Und der Rechner dann anfängt zu ruckeln und abschaltet. Hatte bisher eigentlich nen RAM Riegel in Verdacht. Aber hab meinen Rechner mal so gestellt, dass ich die LED an der Kühlmittelpumpe sehe. Die pumpt einfach nicht. Habe jetzt mal deren Anschluss von FAN4/Pump auf CPU_Fan geändert und den zugehörigen Lüfter auf auf CPU_opt

Was den Lüfter angeht, hat es was gebracht den Anschluss zu wechseln. Jetzt springt der zuverlässig an.

Allerdings hatte ich jetzt auch wieder ein Sleep Wake Error. Muss es gerade mal weiter beobachten. Aktuell bin ich beim Gigabyte Mainboard auf dem neusten BIOS F22. Wenn ich nicht weiter komme, werde ich aber auch mal ein Downgrade machen.

Das Wlan bekomme ich allerdings gerade absolut nicht wieder zum laufen.

EDIT: Wlan läuft wieder. Musste dann doch die DMAR.aml patchen. Hatte vorher den Eindruck, dass das keinen Unterschied machte, aber war dann wohl doch der Fall.

Wie im letzten Edit schon geschrieben, Wlan läuft mit gepatchtem DMAR-Table.

Sleep funktioniert bis jetzt auch wieder anstandslos. Zumindest sleep to RAM, was für Desktop ja aber auch vollkommen ausrechend sein sollte. Wirklich Hibernation hat der Rechner jetzt aktuell noch nicht versucht.

greecedrummer Das BIOS hatte ich zwischendurch jetzt schon mal auf F7 gedowngraded. Ich hatte auch unter Windows das Gefühl, dass die letzten beiden BIOS Versionen mit der heißen Nadel gestrickt waren und es nicht gerade stabiler gemacht haben.
