Asrock H110M-DGS mit iGPU und DVI-D only mit Skylake CPU (Black Screen)

Ich hoffe, alle wichtigen Eckpunkte stehen im Titel. Mir fällt es auch schwer das Thema in die richtige Kategorie einzuordnen. Ich versuche gleich zum Kern zu kommen:

Mir gelingt es nicht aus diesem Teil über einen DVI-D nach HDMI Adapter eine beschleunigte Grafik über die iGPU (Intel HD 530) herauszulocken (Catalina). Was ich auch versuche im CC unter devices/properties einzutragen, wenn alles im verbose mode durchgerast ist, immer wieder black screen, ausser mit bootparameter -igfxvesa, da bekomme ich eine unbeschleunigte Ausgabe in der einestellten Bootauflösung von Clover. Mit der richtigen AAPL ig-platform-id ( 00001219 ) wird auch im verbose mode sichtbar die iGPU scheinbar fehlerfrei initialisiert, was aber in dem Moment, wo die Grafik kommen soll nur wieder in einen black screen mündet. Ich habe auch die fb connectoren (con1 - con3 )so eingetragen wie sie von Hackintool für meine GPU angezeigt werden. Das bringt alles nichts, jedenfalls offenbar nicht ohne weitere Modifikationen.

Meine Frage: Ist mein Problem der DVI-D Ausgang mit dem HDMI Adapter oder kann ich den betrachten, als ob es eine reguläre HDMI Buchse wäre?

Bringt es mir was, nach der alten Clover Methode ein Sierra, HS, oder MOJ zu installieren, um dann mit dem ioregistryexplorer die notwendigen Erkenntnisse zu gewinnen? Sierra soll ja wohl auf diesem Board mit der iGPU schon gelungen sein. Windows10 funktioniert klaglos, aber das hilft hier sicherlich nicht weiter.

Ok - jetzt geht aber etwas durcheinander . Der Optiplex 3050 MFF läuft mit Metal und Sound. Da wurde mir im Latitude Forum geholfen. Leider funktioniert das WakeUp aus dem Sleep nicht - ist aber ein anderes Thema ( Kaby Lake). Ich dachte in diesem Zusammenhang allerdings ich hätte zum Framebuffer Thema und zur Benutzung des ioreg.explorers und hackintool etwas gelernt.

Bei dem 'neuen Board' ASRock H110M-DGS, in diesem Fall mit dem Skylake i5 6400T bestückt musste ich feststellen, dass offenbar mein Wissen noch nicht ausreicht (Framebuffer, Konnektoren und Typen), um auch hier die iGPU HD530 mit accel. Videoausgabe in Betrieb zu nehmen. Und richtig, in der Signatur muss ich das noch eintragen.

Fakt ist bei diesem Board ist der 'one and only' Videoausgang eben der DVI-D. Interessiert das die HD530? Die hat doch trotzdem mehrere Framebuffer/Connectoren. Wie finde ich den richtigen für eben diesen Ausgang, wenn ich überhaupt nicht in den accelerated mode komme. Im Vesamode ist ja der ioregistryexplorer bezüglich der Framebuffergeschichte nicht gerade zielführend.

derHackfan

Ich habe mir aus Deinem Link sowohl die Clover Kabylake anleitung als jetzt auch für den aktuellen Fall die Skylake Anleitung angesehen und bin danach vorgegangen, leider mit dem gleichen negativen Ergebnis.

Ich kann auch nicht nachvollziehen, wie das mit dem -igfxdump läuft. Ich finde die Stelle nicht, wo der hingeschrieben wird. Liegt das am Catalina. Wenn die Sache jetzt zu kompliziert wird, steige ich bei diesem Board mit Sierra oder HS ein und versuche is mit den alten Kexten und ggf. alten Clover Versionen.

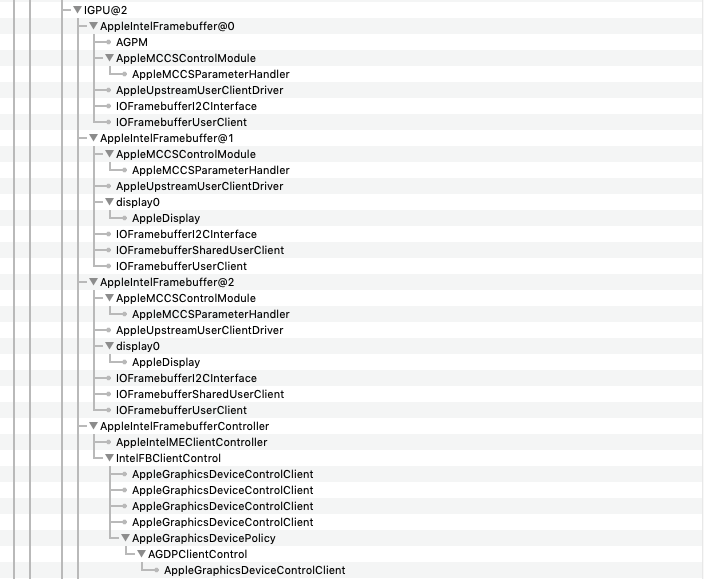

Erst mal - Danke. Das der Rechner nicht wirklich tot ist, da hätte ich selber drauf kommen können. Das mit der Bildschirmfreigabe habe ich gemacht. Im Anhang das Ergebnis aus ioreg AAPLonly.zip. Das Ergebnis macht mich nun doch etwas nachdenklich. Welchen connector muss ich patchen con0? Und dann den Typ auf digital-dvi oder hdmi?

Zumindest habe ich jetzt einen Ansatz.

Systemeinstellungen Monitore?

Unter skaliert: 1280x1024 (aktiv) und 1024x768 (optional)

Mehr ist da nicht. Wenn ich es richtig verstehe, sieht es so aus, als ob überhaupt kein Monitor angesteckt ist ?!
