Gigabyte Z390 M Gaming: Optischer digitaler Tonausgang funktioniert nicht (Optical Audio Out)

  • Liebe Helfer,

    nach der Installation von Mojave ist mir aufgefallen, dass die Soundausgabe über den optischen Ausgang nicht funktioniert.

    Unter Systemeinstellungen > Ton wird mir der optische Ausgang als Ausgabegerät allerdings angezeigt.

    Die Tonausgabe über HDMI funktioniert.


    Wie kann ich diesbezüglich vorgehen?


    Vielen Dank und euch eine gute Nacht,

    Phantomias

    System 1: Gigabyte Z390 M Gaming, Intel Core i5-9600K, 32GB DDR4-3000, Sapphire 590 Nitro, NVMe 2 TB, Ventura 13.4.1 (OpenCore)

    System 2: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3000, Sapphire Pulse Radeon RX 570, NVMe 250 GB, Mojave 10.14.6

    System 3: Gigabyte GA-Z77X-UD5H rev. 1.0, Intel Core i5-2500K, Gigabyte Geforce GTX 760 4GB

    System 4: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3200, NVMe 250 GB, Mojave 10.14.6 (ohne Erfolg)

  • AppleALC reinpacken und dann die Layout IDs durchtesten welche für deinen Sound Chip in Frage kommen.

    LG Chris


    Meine Hardware:

  • Liebe Helfer,


    leider konnte ich das Problem bisher nicht lösen.

    Meine Internetrecherche hat ergeben, dass AppleALC nicht die PIN-Anschlüsse auf dem Motherboard unterstützt und entsprechend angepasst werden muss.


    Unter Punkt 7 dieser Anleitung ist beschrieben wie, leider bin ich in dieser Hinsicht nicht versiert genug, um die Änderungen vorzunehmen:

    https://github.com/toleda/audi…/master/Customization.pdf


    Bei T**ymacx gibt es dazu eine Hilfestellung, die mir nur ein bisschen weiterhilft und ich leider nicht verlinken kann.

    Ich zitiere:

    Assumes layout=1
    Install Xcode - Apple Developer
    Install GitHub Desktop
    Clone GitHub - acidanthera/AppleALC repo
    Local repo: install Lilu.kext
    Local repo: compile AppleALC (double click AppleALC.xcodeproj) If not successful, full stop
    Edit: Local repo/Resources/ALCxxx/layout1.xml and PlatformsT.xml and Resources/PinConfigs.kext/Contents/Info.plist as noted in Customization Guide
    Backup edited files
    Compile, install AppleALC.kext (~/Library/Developer/Xcode/ ...)
    Restart


    Hat jemand von euch so etwas schon mal gemacht und könnte mir eventuell weiterhelfen. Das wäre großartig.


    Vielen Dank und liebste Grüße

    Phantomias

    System 1: Gigabyte Z390 M Gaming, Intel Core i5-9600K, 32GB DDR4-3000, Sapphire 590 Nitro, NVMe 2 TB, Ventura 13.4.1 (OpenCore)

    System 2: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3000, Sapphire Pulse Radeon RX 570, NVMe 250 GB, Mojave 10.14.6

    System 3: Gigabyte GA-Z77X-UD5H rev. 1.0, Intel Core i5-2500K, Gigabyte Geforce GTX 760 4GB

    System 4: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3200, NVMe 250 GB, Mojave 10.14.6 (ohne Erfolg)

  • Da stimmt was nicht. Gigabyte Z390 M Gaming hat gar keinen optischen Ausgang, nur Digital Out. Oder?

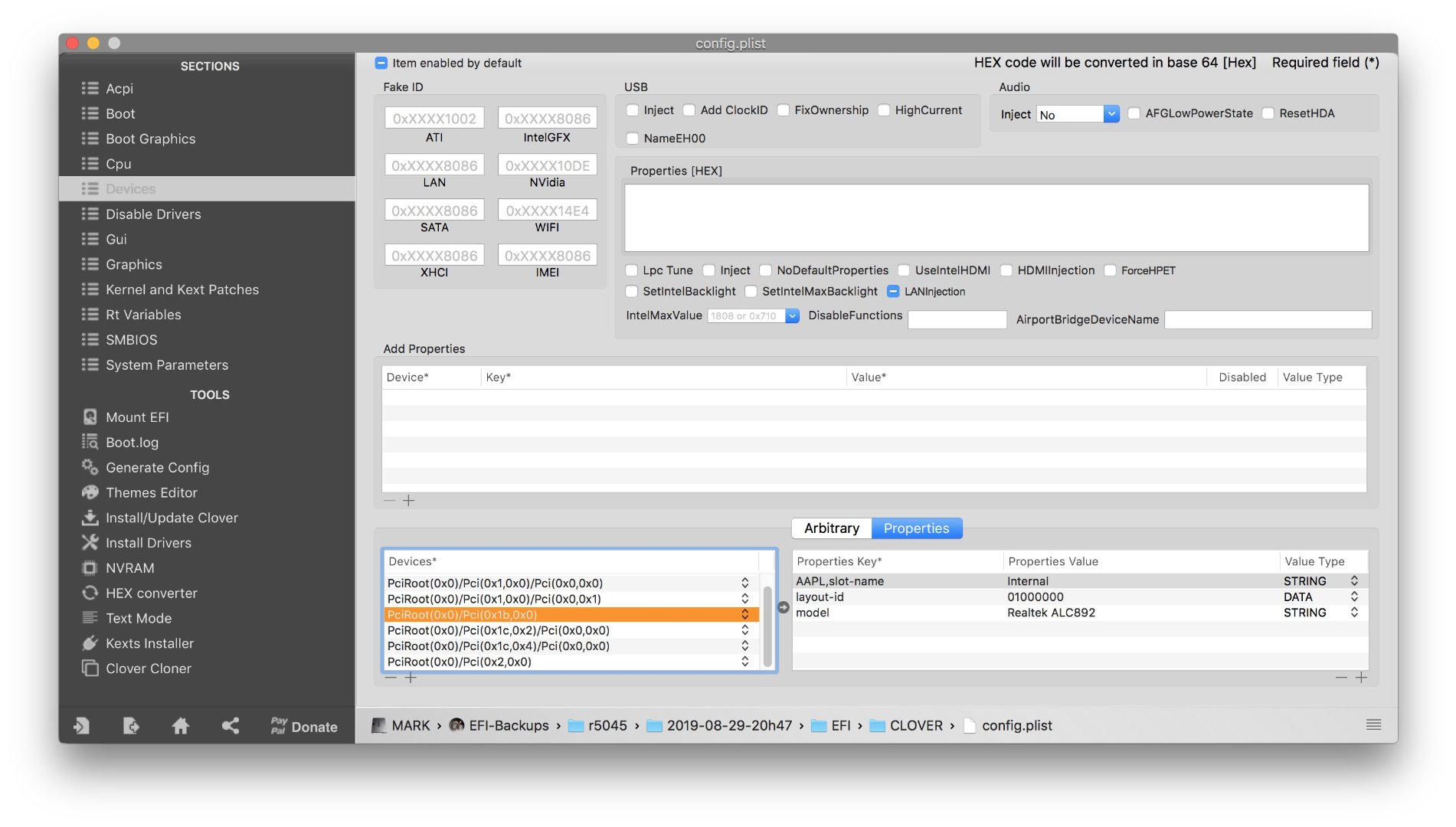

    Ich verwende das:


  • Gigabyte behauptet, das Mainboard unterstütze S/PDIF out. Das wäre wohl der optische Ausgang.

    Hacken ⛏️⛏️
    Haken ✔️

    .

    anscheinend: es sieht so aus als ob, und wird wohl stimmen

    scheinbar: es sieht so aus als ob, stimmt aber nicht

  • Ja genau, ich meinte S/PDIF-Out auf dem Motherboard. Bitte entschuldigt, dass ich mich hier missverständlich ausgedrückt habe.

    System 1: Gigabyte Z390 M Gaming, Intel Core i5-9600K, 32GB DDR4-3000, Sapphire 590 Nitro, NVMe 2 TB, Ventura 13.4.1 (OpenCore)

    System 2: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3000, Sapphire Pulse Radeon RX 570, NVMe 250 GB, Mojave 10.14.6

    System 3: Gigabyte GA-Z77X-UD5H rev. 1.0, Intel Core i5-2500K, Gigabyte Geforce GTX 760 4GB

    System 4: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3200, NVMe 250 GB, Mojave 10.14.6 (ohne Erfolg)

  • @Wolfe


    Das ist nur die Schnittstelle dafür. Den optischen Ausgang gibt es nicht, man braucht schon was dazu ;)

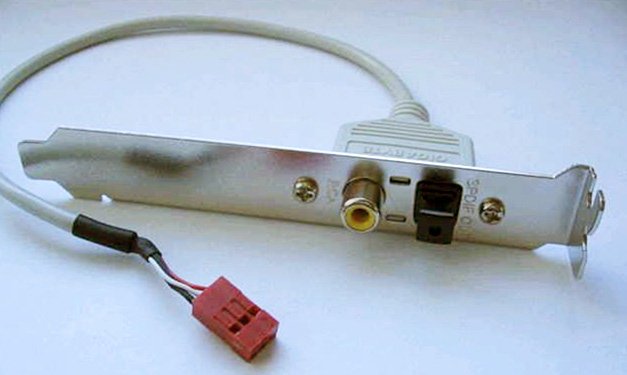

    So sieht es aus:


  • Altemirabelle Da ich keine Geräte besitze, welche optische Signale digital verarbeiten können, habe ich einfach die Werbeaussagen von Gigabyte wiedergegeben. Immerhin haben wir nun Klarheit, wie die „unterstützte“ „Schnittstelle“ genau heißt.

    Hacken ⛏️⛏️
    Haken ✔️

    .

    anscheinend: es sieht so aus als ob, und wird wohl stimmen

    scheinbar: es sieht so aus als ob, stimmt aber nicht

  • Altemirabelle Man kann Gigabyte direkt anschreiben und bekommt dann kostenlos so ein Teil zugeschickt. Leider passt für das Z390 M Gaming der PIN-Stecker nicht, so dass man noch ein bisschen basteln muss.

    System 1: Gigabyte Z390 M Gaming, Intel Core i5-9600K, 32GB DDR4-3000, Sapphire 590 Nitro, NVMe 2 TB, Ventura 13.4.1 (OpenCore)

    System 2: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3000, Sapphire Pulse Radeon RX 570, NVMe 250 GB, Mojave 10.14.6

    System 3: Gigabyte GA-Z77X-UD5H rev. 1.0, Intel Core i5-2500K, Gigabyte Geforce GTX 760 4GB

    System 4: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3200, NVMe 250 GB, Mojave 10.14.6 (ohne Erfolg)

  • Altemirabelle


    Hier findest du eine Liste der Zubehörteile, die du dir kostenlos zuschicken lassen kannst:

    https://www.gigabyte.com/de/Support/Accessory


    Meine E-Mail habe ich an zubehoer@gigabyte.de adressiert.


    Inhalt der E-Mail:

    Liebes Gigabyte-Team,


    ich habe ein xxx Motherboard von euch und möchte nun meinen Computer digital (über Coaxial-Kabel) mit meinem Verstärker verbinden. Leider fehlt mir dazu ein „Spdif-Bracket“. Laut eurer Webseite müsste die Serienummer 12CR1-1SPOUT-03R lauten (http://www.gigabyte.de/Support/Accessory).


    Meiner Meinung nach, war dieses Zubehör nicht Teil des Lieferumfangs und ich hoffe, dass ich es nicht einfach nur verlegt habe. In der Bedienungsanleitung habe ich dazu nichts gefunden.


    Könntet ihr mir solch ein Bracket zukommen lassen? Das wäre großartig.

    Meine Anschrift lautet:

    xxx


    Vielen herzlichen Dank

    xxx

    System 1: Gigabyte Z390 M Gaming, Intel Core i5-9600K, 32GB DDR4-3000, Sapphire 590 Nitro, NVMe 2 TB, Ventura 13.4.1 (OpenCore)

    System 2: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3000, Sapphire Pulse Radeon RX 570, NVMe 250 GB, Mojave 10.14.6

    System 3: Gigabyte GA-Z77X-UD5H rev. 1.0, Intel Core i5-2500K, Gigabyte Geforce GTX 760 4GB

    System 4: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3200, NVMe 250 GB, Mojave 10.14.6 (ohne Erfolg)

  • Der S/PDIF Out Header auf dem Motherboard hat folgende Belegung:

    Pin

    1 = 5 Volt

    2 = leer

    3 = Signal

    4 = Ground


    Wenn man nicht zwingend über die Optokoppler gehen muss (die setzen dann das digitale Signal von Pin 3 auf Flacker-Flacker um), reicht es vollkommen, wenn man eine Cinch-Buchse anschließt. Pin 3 kommt dann auf die "Seele" und Pin 4 auf die Abschirmung.


    Alles andere ist pure Geldschneiderei. Dieses "Bracket" braucht es nicht.

  • Dieses Board besitzt keinen optischen Out. Nur ein S/PDIF-Out (Vorbereitung auf dem Mainboard). Üblicherweise wird diese digitale Norm (Sony/Philips Digital Interface) über Coax übertragen, die verwendeten Stecker sind hier Cinch. Mittels Adapter lässt sich das auch in optische Übertragung (Glasfaser) wandeln, hier wird die Schnittstelle oft auch Tosklink genannt. Viele Mainboards haben auch direkt eine Toslink Schnittstelle, dein Board leider nicht.
    An AppleALC muss nicht rumgeschraubt werden, der standardisierte digitale Ausgang wird korrekt erkannt. Nur benötigst du noch eine Verbindung vom Pfostenstecker des Boards zu einer definierten Schnittstelle.

    ASUS PRIME X299-DELUXE i9-9940X • DDR4 64GB • SSD 960 PRO 1TB • Thunderbolt3 Titan Ridge • 2x AMD Radeon RX Vega 64 • BMD Intensity Pro 4K

    ASUS WS X299 SAGE/10G i9-10980XE • DDR4 64GB • SSD 970 PRO 1TB • Thunderbolt3 Titan Ridge • 2x AMD Radeon VII • BMD DeckLink 4K Extreme 12G


    Ordnung ist die primitivste Form von Chaos. (Hans-Jürgen Quadbeck-Seeger)

  • @Phantomias


    Danke nochmals, hat tatsächlich funktioniert. Seltsamerweise hab ich sogar das gleiche Teil bekommen was ich als Beispiel aus dem Netz genommen habe. Und tatsächlich um sonnst.8)



    Aus dem roten Stecker müssen einfach nur die Drähte rausgenommen werden. Geht ganz einfach.

    1 = 5 Volt - rot

    2 = leer

    3 = Signal - weiß

    4 = Ground - black

    2 Mal editiert, zuletzt von Altemirabelle ()

  • Altemirabelle


    Gerne, freut mich sehr, dass es geklappt hat.


    Hast du den Ausgang in deinem Hackintosh ans Laufen bekommen?

    System 1: Gigabyte Z390 M Gaming, Intel Core i5-9600K, 32GB DDR4-3000, Sapphire 590 Nitro, NVMe 2 TB, Ventura 13.4.1 (OpenCore)

    System 2: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3000, Sapphire Pulse Radeon RX 570, NVMe 250 GB, Mojave 10.14.6

    System 3: Gigabyte GA-Z77X-UD5H rev. 1.0, Intel Core i5-2500K, Gigabyte Geforce GTX 760 4GB

    System 4: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3200, NVMe 250 GB, Mojave 10.14.6 (ohne Erfolg)

  • Mach ich am Wochenende. Da muss was umgebaut werden.

    Ist aber keine große Sache:


  • Altemirabelle

    Den Umbau habe ich schon hinter mir und stehe leider immer noch an der Stelle, an der ich diesen Thread eröffnet habe.


    Ich bin gespannt, ob der Anschluss bei dir ohne weitere Maßnahmen funktioniert. Der Anschluss selbst funktioniert unter Windows 10 wunderbar, aber im Hackintosh (System 1, Z390 M Gaming) nicht.


    Laut einem Thread bei T**ymacx (Link kann ich dir bei Interesse per Nachricht schicken), unterstützt der AppleALC nicht die PIN-Anschlüsse auf dem Motherboard und muss entsprechend angepasst werden. Mehr dazu in diesem Post von mir:

    Gigabyte Z390 M Gaming: Optischer digitaler Tonausgang funktioniert nicht (Optical Audio Out)




    System 1: Gigabyte Z390 M Gaming, Intel Core i5-9600K, 32GB DDR4-3000, Sapphire 590 Nitro, NVMe 2 TB, Ventura 13.4.1 (OpenCore)

    System 2: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3000, Sapphire Pulse Radeon RX 570, NVMe 250 GB, Mojave 10.14.6

    System 3: Gigabyte GA-Z77X-UD5H rev. 1.0, Intel Core i5-2500K, Gigabyte Geforce GTX 760 4GB

    System 4: Gigabyte Z390 I Aorus Pro Wifi, Intel Core i5-9600K,32 GB DDR4-3200, NVMe 250 GB, Mojave 10.14.6 (ohne Erfolg)

  • MacPeet könnte da vielleicht helfen …
